IGBT модуль для инверторов, частотных преобразователей и солнечных систем: руководство по выбору

IGBT модуль является одним из ключевых компонентов в современной силовой электронике. Он широко используется в промышленных инверторах, частотных преобразователях, приводах двигателей, сварочных аппаратах, источниках бесперебойного питания, солнечных инверторах и системах накопления энергии.

Для инженеров, производителей оборудования и закупочных отделов выбор IGBT модуля — это не просто подбор детали по току и напряжению. От правильного выбора зависит эффективность системы, тепловая стабильность, срок службы оборудования, надежность в полевых условиях и общая стоимость проекта.

В этой статье мы разберем, как выбрать подходящий IGBT модуль для инвертора, частотного преобразователя, солнечного инвертора и промышленного привода.

Что такое IGBT модуль?

IGBT модуль — это силовой полупроводниковый модуль, построенный на основе транзисторов IGBT и, как правило, встроенных обратных диодов. Он предназначен для коммутации больших токов и напряжений в силовых преобразователях.

IGBT расшифровывается как Insulated Gate Bipolar Transistor. Такой транзистор сочетает удобное управление затвором, как у MOSFET, и способность проводить большие токи, как у биполярного транзистора.

В отличие от дискретных компонентов, IGBT модуль обычно имеет более удобную конструкцию для монтажа, лучшую теплопередачу, компактную силовую схему и более стабильные электрические характеристики.

IGBT модули применяются в следующих системах:

• Частотные преобразователи

• Промышленные инверторы

• Сервоприводы

• Солнечные инверторы

• UPS системы

• Сварочные аппараты

• Системы накопления энергии

• Зарядные станции

• Промышленные источники питания

Почему IGBT модули важны в силовой электронике?

Силовая электроника работает с преобразованием энергии. В таких системах необходимо быстро и надежно включать и выключать большие токи. Именно эту задачу выполняет IGBT модуль.

Он влияет на:

• КПД системы

• Тепловую нагрузку

• Стабильность переключения

• Срок службы оборудования

• Размер радиатора

• Надежность работы при перегрузке

• Стоимость обслуживания

• Риск отказа в эксплуатации

Для промышленных применений IGBT модуль часто является не просто компонентом, а платформенным элементом всей силовой части устройства.

Если модуль выбран неправильно, система может столкнуться с перегревом, повышенными потерями, нестабильной работой или преждевременным выходом из строя.

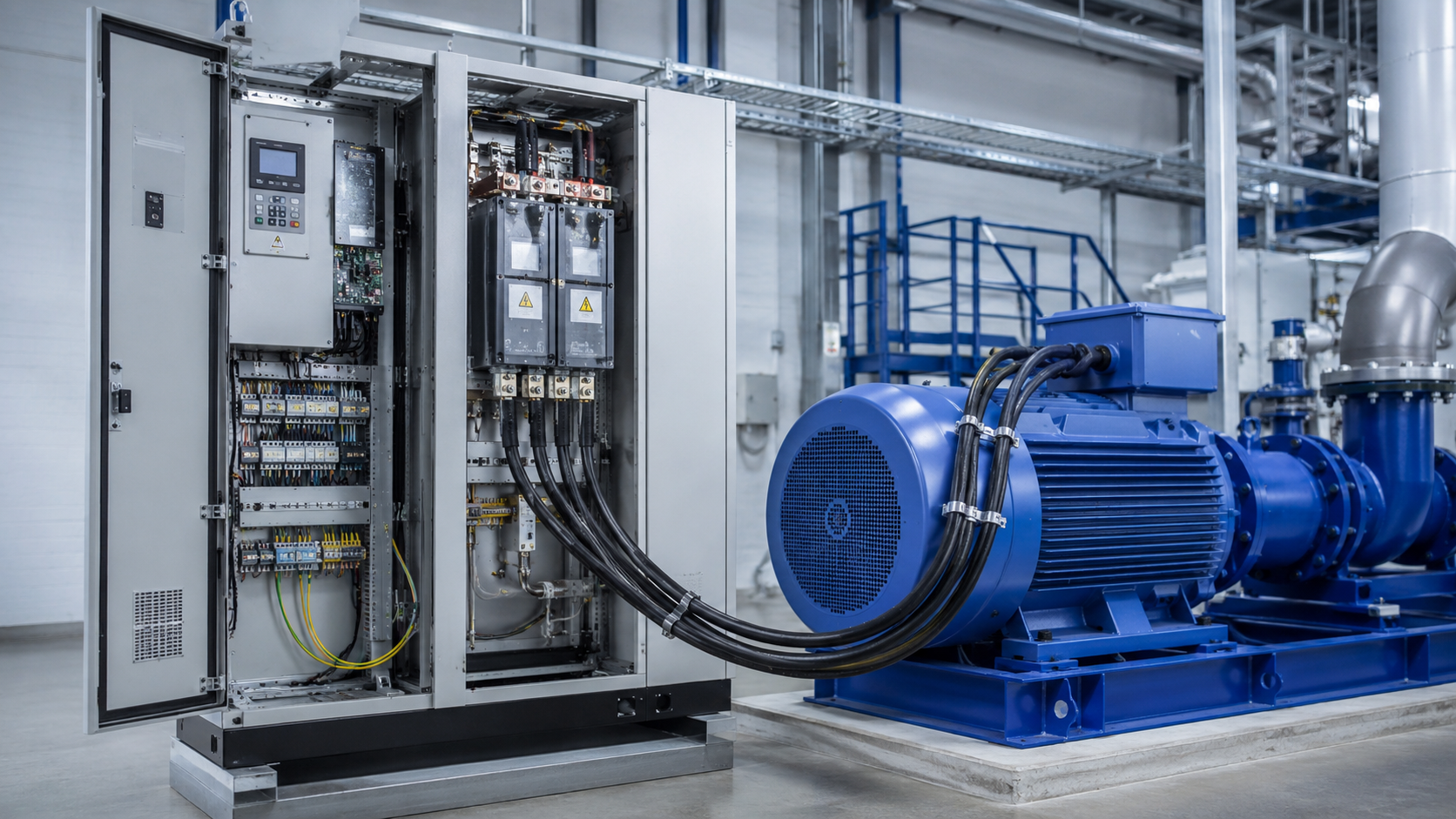

IGBT модуль для частотного преобразователя

Частотный преобразователь управляет скоростью электродвигателя за счет изменения частоты и напряжения на выходе. Обычно силовая часть частотного преобразователя состоит из трех основных блоков:

1. Выпрямитель

2. DC-link звено

3. Инверторный каскад

IGBT модуль работает в инверторном каскаде. Он преобразует постоянное напряжение DC-link в управляемое переменное напряжение для трехфазного двигателя.

При выборе IGBT модуля для частотного преобразователя необходимо учитывать:

• Напряжение DC-шины

• Номинальный ток двигателя

• Перегрузочную способность

• Частоту переключения

• Тепловое сопротивление

• Требования к драйверу затвора

• Условия охлаждения

• Механическую совместимость

• Требования к надежности

Для многих промышленных частотных преобразователей с входом 380В или 400В часто используются IGBT модули на 1200В. Такой запас по напряжению помогает учитывать переходные процессы и выбросы напряжения.

IGBT модуль для промышленного инвертора

В промышленных инверторах IGBT модуль отвечает за эффективное преобразование энергии и надежную работу при высоких нагрузках.

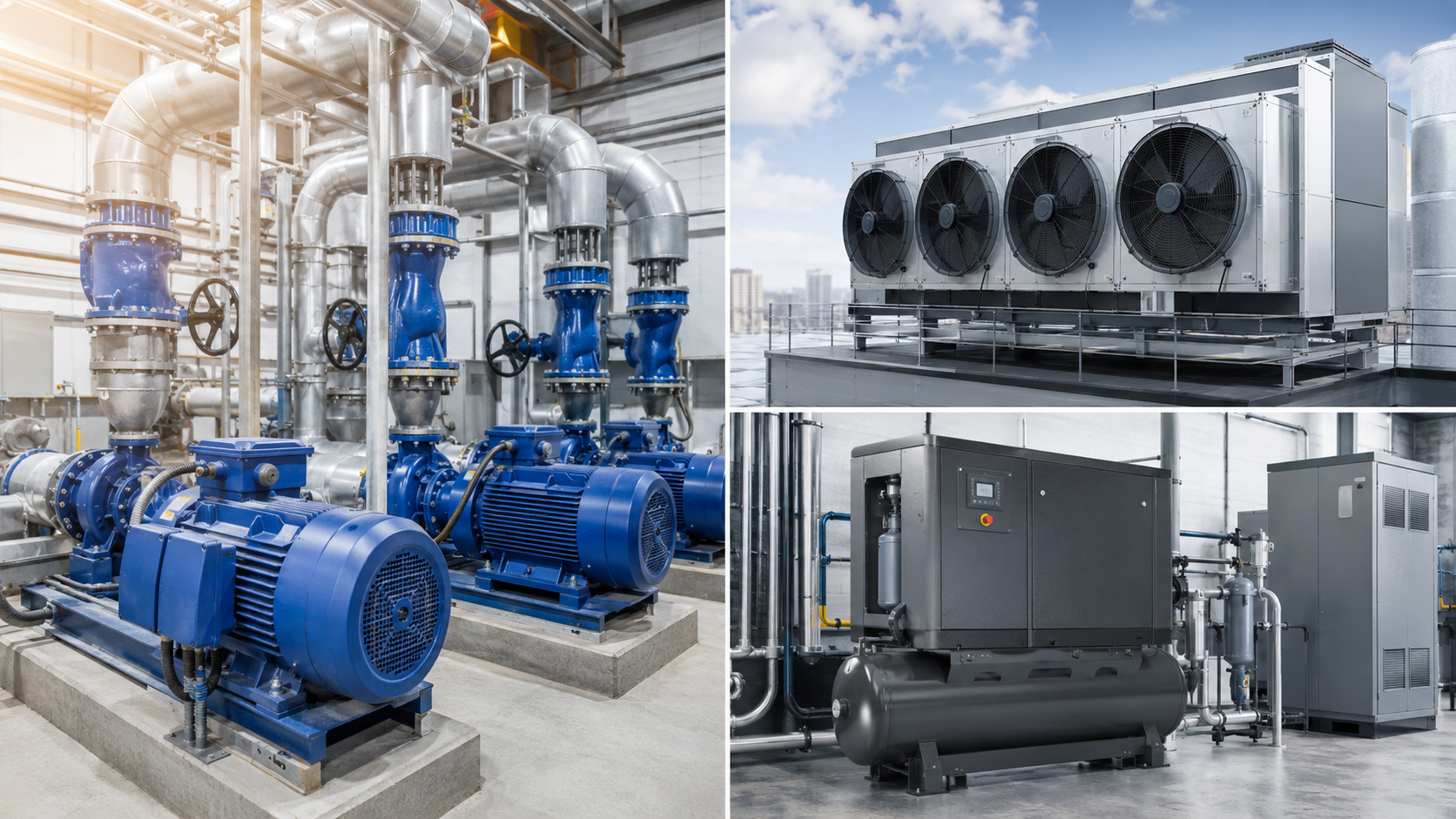

Инверторные системы могут использоваться в:

• Насосах

• Вентиляторах

• Компрессорах

• Конвейерах

• Лифтах

• HVAC системах

• Станках

• Промышленной автоматизации

В таких условиях модуль должен выдерживать не только номинальную нагрузку, но и динамические режимы: ускорение, торможение, кратковременные перегрузки, изменение температуры и частые циклы включения.

Поэтому при выборе IGBT модуля для инвертора важно анализировать не только максимальный ток, но и реальные условия эксплуатации.

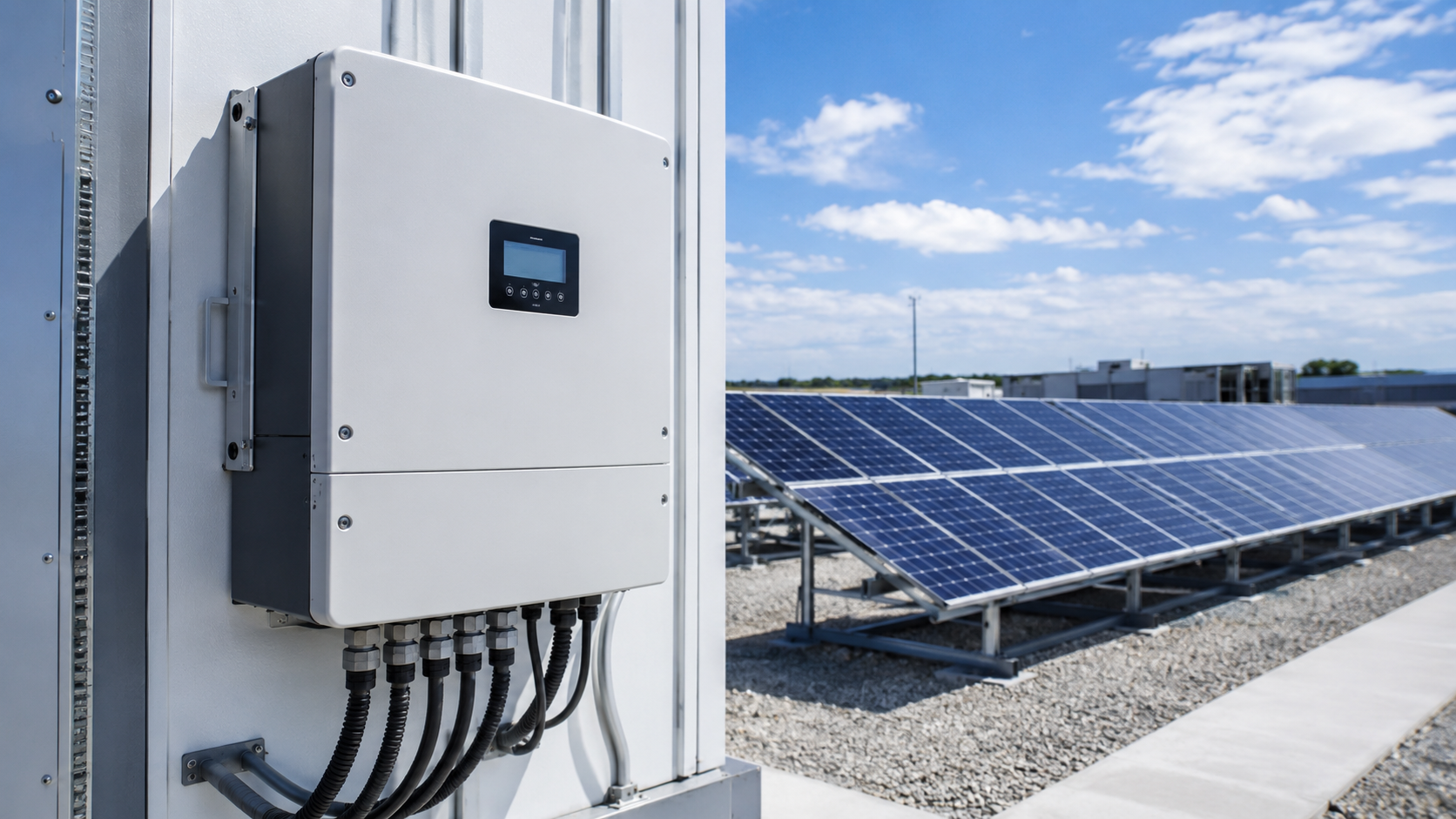

IGBT модуль для солнечного инвертора

Солнечные инверторы предъявляют особые требования к силовым модулям. Они часто работают длительное время, в условиях меняющейся температуры и высокой нагрузки.

Для солнечных инверторов важны:

• Высокий КПД преобразования

• Стабильные характеристики при нагреве

• Низкие потери переключения

• Надежная работа в длительном цикле

• Стабильность партии при серийном производстве

• Хорошая теплопередача

• Долгий срок службы

В солнечной энергетике отказ силового модуля может привести не только к ремонту, но и к потере выработки энергии. Поэтому надежность IGBT модуля имеет критическое значение.

Основные параметры выбора IGBT модуля

При выборе IGBT модуля инженеры и закупочные специалисты должны оценивать несколько групп параметров.

1. Номинальное напряжение

Напряжение модуля должно соответствовать DC-шине системы с достаточным запасом. Для низковольтных систем могут применяться 600В модули. Для промышленных систем 380В/400В часто выбираются 1200В модули. Для более высоковольтных применений могут использоваться 1700В модули.

Важно учитывать не только рабочее напряжение, но и выбросы, переходные процессы и защитный запас.

2. Номинальный ток

Ток модуля должен соответствовать нагрузке двигателя или инвертора. Необходимо учитывать:

• Номинальный ток

• Пиковый ток

• Перегрузочный режим

• Температуру окружающей среды

• Радиатор

• Вентиляцию

• Частоту переключения

Недостаточный запас по току может привести к перегреву и снижению срока службы.

3. Потери проводимости и переключения

IGBT модуль имеет два основных типа потерь:

• Потери проводимости

• Потери переключения

Чем выше частота переключения, тем выше потери переключения. При этом более высокая частота может улучшить качество управления двигателем и снизить шум.

Инженерная задача заключается в поиске баланса между эффективностью, тепловой нагрузкой, управлением двигателем и надежностью.

4. Тепловое сопротивление

Тепловое сопротивление показывает, насколько эффективно тепло передается от кристалла IGBT к корпусу, радиатору и окружающей среде.

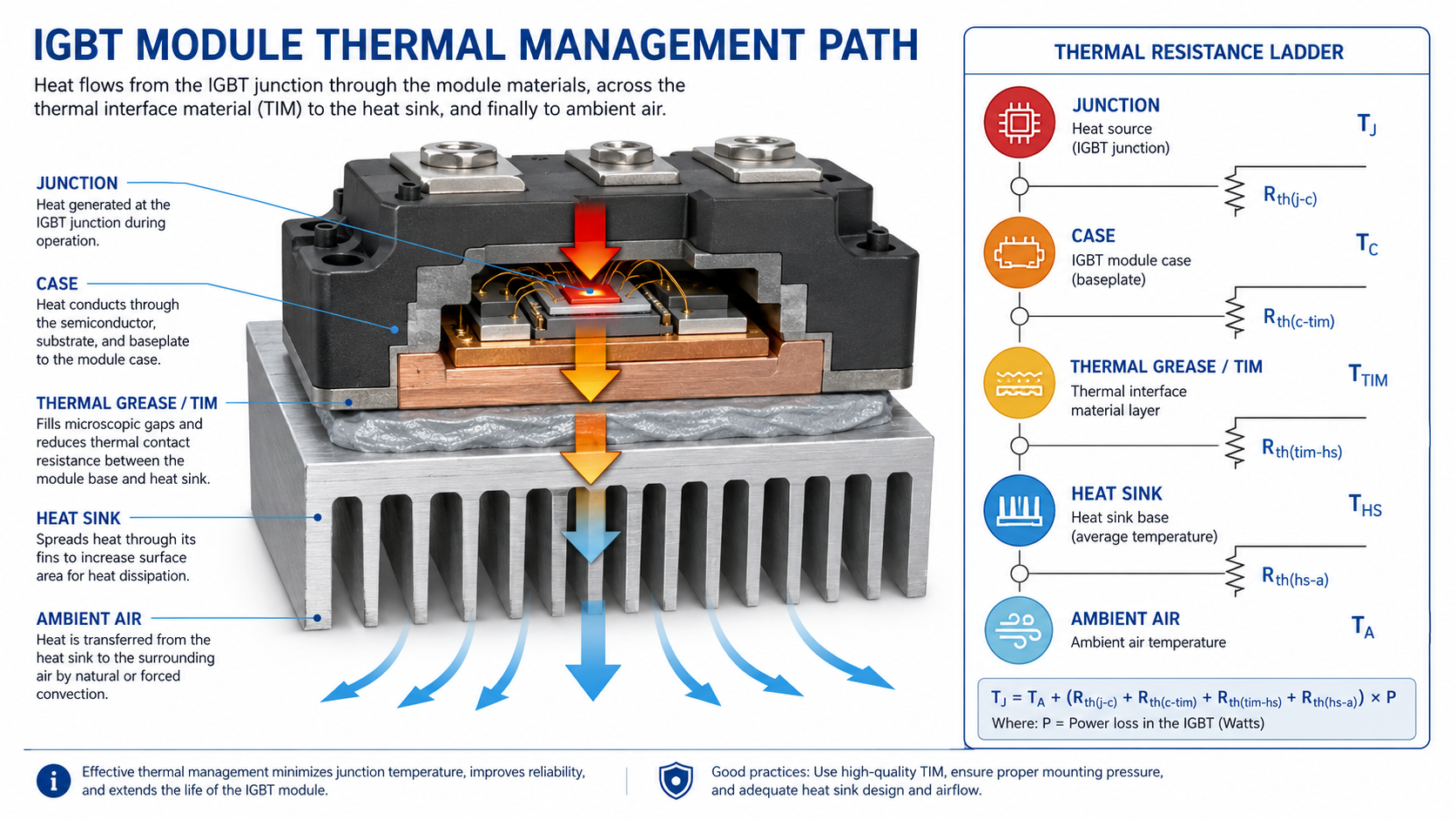

Типовой тепловой путь:

Junction → Case → Thermal Interface Material → Heat Sink → Air

Плохой тепловой контакт, неровное нанесение термопасты, слабое крепление или недостаточный радиатор могут вызвать перегрев.

Для промышленных систем тепловой расчет должен выполняться до запуска серийного производства.

5. Короткое замыкание и защита

В приводах и инверторах возможны аварийные режимы: заклинивание двигателя, перегрузка, короткое замыкание, скачки напряжения.

Поэтому важны:

• Short-circuit withstand capability

• Быстрая защита по току

• Защита по напряжению

• Правильный драйвер затвора

• Контроль температуры

• Согласование защиты с силовой схемой

Даже качественный IGBT модуль может выйти из строя, если схема защиты спроектирована неправильно.

Как читать datasheet IGBT модуля

Datasheet — это один из главных документов при выборе IGBT модуля. Однако важно читать его правильно.

Особое внимание нужно уделять:

• Напряжение коллектор-эмиттер

• Ток коллектора

• VCE(sat)

• Энергия переключения

• Тепловое сопротивление

• Напряжение изоляции

• Характеристики затвора

• Способность выдерживать короткое замыкание

• Механические размеры

• Момент затяжки

Нельзя сравнивать модули только по первой странице datasheet. Один и тот же ток может быть указан при разных температурных и тепловых условиях.

Правильный подход — совместный анализ datasheet инженером, теплотехником и закупщиком.

Как оценить цену IGBT модуля

Поисковый запрос “IGBT module price” очень популярен, но цена за штуку не должна быть единственным критерием выбора.

Реальная стоимость включает:

• Цену модуля

• Стоимость радиатора

• Стоимость драйвера

• Стоимость защиты

• Риск отказа

• Стоимость простоя оборудования

• Логистику

• Стабильность поставок

• Срок службы системы

Дешевый модуль может оказаться дорогим, если он требует более сложного охлаждения или вызывает повышенный риск отказа.

Для серийного производства лучше оценивать не только цену, но и совокупную стоимость владения.

Почему производителям нужен альтернативный поставщик IGBT модулей

Многие производители частотных преобразователей, инверторов и силового оборудования используют известные международные бренды. Однако в реальных условиях производства часто возникает потребность во втором источнике поставки.

Second-source supplier помогает:

• Снизить риск дефицита

• Сократить срок поставки

• Оптимизировать себестоимость

• Поддержать локализацию продукции

• Улучшить гибкость закупок

• Обеспечить стабильность серийного производства

Для производителей из России, СНГ, Ближнего Востока, Индии, Бразилии и других промышленных рынков надежный альтернативный поставщик IGBT модулей может быть важным элементом устойчивой цепочки поставок.

Как выбрать поставщика IGBT модулей

При выборе поставщика важно оценивать не только цену. Надежный поставщик должен предоставлять техническую и коммерческую поддержку.

Основные критерии:

• Полный datasheet

• Поддержка по подбору модели

• Рекомендация аналогов

• Образцы для тестирования

• Стабильное качество

• Контроль производства

• Быстрый ответ

• Долгосрочная поставка

• Возможность поддержки OEM/ODM клиентов

• Понимание промышленных применений

Для производителей частотных преобразователей, солнечных инверторов и промышленных приводов особенно важны техническая коммуникация и стабильность поставок.

Типичные ошибки при выборе IGBT модуля

На практике часто встречаются следующие ошибки:

• Выбор только по току и напряжению

• Игнорирование теплового расчета

• Недостаточный запас по напряжению

• Неправильный драйвер затвора

• Неверная оценка перегрузочного режима

• Сравнение datasheet без учета условий тестирования

• Недостаточная проверка механической совместимости

• Выбор поставщика только по самой низкой цене

Такие ошибки могут привести к перегреву, отказам, повышенной стоимости обслуживания и задержкам в серийном производстве.

Заключение

IGBT модуль является ключевым элементом силовой части инверторов, частотных преобразователей, солнечных инверторов и промышленных приводов.

При выборе модуля важно учитывать не только ток, напряжение и цену. Необходимо оценивать тепловые параметры, потери, частоту переключения, совместимость корпуса, защиту, надежность и долгосрочную поставку.

Правильно выбранный IGBT модуль помогает повысить эффективность системы, снизить риск отказа и обеспечить стабильную работу оборудования.

Если вы разрабатываете или производите частотные преобразователи, промышленные инверторы, солнечные инверторы, UPS системы, сварочные аппараты или другое силовое оборудование, мы можем помочь подобрать подходящее решение.

Отправьте нам вашу текущую модель, напряжение, ток, мощность двигателя, область применения и требования к поставке. Мы поможем подобрать подходящий IGBT модуль для вашего проекта.

FAQ

Что такое IGBT модуль?

IGBT модуль — это силовой полупроводниковый модуль, который объединяет IGBT транзисторы, диоды и силовую конструкцию для применения в инверторах, приводах, UPS, солнечных инверторах и других системах преобразования энергии.

Где используется IGBT модуль?

IGBT модуль используется в частотных преобразователях, промышленных инверторах, сервоприводах, солнечных инверторах, сварочных аппаратах, UPS системах, системах накопления энергии и промышленных источниках питания.

Как выбрать IGBT модуль для частотного преобразователя?

Нужно учитывать напряжение DC-шины, ток двигателя, перегрузочную способность, частоту переключения, тепловое сопротивление, радиатор, драйвер затвора и механическую совместимость.

Почему для 380В/400В VFD часто используют 1200В IGBT модуль?

Потому что DC-шина выше входного AC-напряжения, а также требуется запас по напряжению для переходных процессов и выбросов.

Что влияет на цену IGBT модуля?

На цену влияют номинальное напряжение, ток, корпус, технология кристалла, тепловые характеристики, бренд, объем заказа, срок поставки и стабильность жизненного цикла продукта.

Можно ли заменить Infineon, Fuji или Mitsubishi IGBT модуль китайским аналогом?

В некоторых проектах это возможно, но замена должна выполняться после проверки datasheet, электрических параметров, механических размеров, тепловых характеристик и тестирования образцов в реальной системе.

Какой IGBT модуль лучше для солнечного инвертора?

Лучший модуль зависит от топологии инвертора, DC-напряжения, выходной мощности, частоты переключения, охлаждения, КПД и требований к надежности.

Как выбрать поставщика IGBT модулей?

Нужно проверять datasheet, качество, тестовые данные, техническую поддержку, образцы, сроки поставки, стабильность производства и опыт работы с промышленными применениями.
