Мофет и CMOS одинаковы? Объяснение основных различий

Когда вы сталкиваетесь с электронными устройствами и схемами, не задумывались ли вы: являются ли MOSFET и CMOS одним и тем же?

Хотя оба термина тесно связаны с полупроводниковой техникой, они не одно и то же. Фактически, MOSFET - это тип транзисторного устройства, в то время как CMOS относится к технологии, основанной на MOSFET.

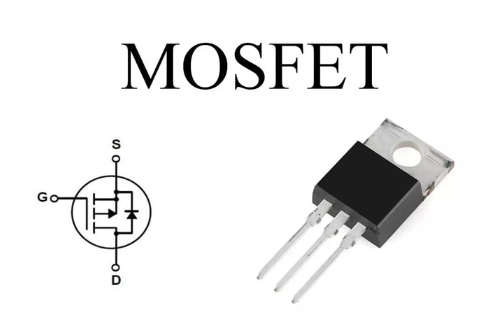

Что такое MOSFET?

MOSFET (полевой транзистор с металло-оксид-полупроводниковым структуром) - один из наиболее важных и широко используемых компонентов в современной электронике. По сути, он действует как маленький выключатель, управляющий потоком тока в цепи. В отличие от старых механических выключателей, которые основаны на физическом движении, MOSFET использует электрическое поле для регулирования потока заряда. Это делает его намного быстрее, эффективнее и надежнее.

Из-за этих преимуществ MOSFET используются в бесчисленных приложениях - от регуляторов питания и усилителей до чипов памяти и процессоров. Они достаточно универсальны, чтобы обрабатывать как управление высокой мощностью, так и обработку чувствительных сигналов, что делает их незаменимыми в аналоговых и цифровых системах. Благодаря своей масштабируемости, прочности и энергоэффективности MOSFET остаются основой современных электронных устройств.

Ключевые характеристики MOSFET:

• Основная функция: MOSFET действуют как электронные выключатели или усилители, контролируя поток тока междуdra и source -терминалами в зависимости от напряжения, приложенного к栅.

• Структура: MOSFET имеет четыре терминала -栅, source, drain и body. Тонкий оксидный слой под栅ом - это то, что дает ему название «MOS».

• Виды MOSFET:

• n-канальный MOSFET (NMOS) - позволяет протекать ток, когда на栅 приложено положительное напряжение.

• p-канальный MOSFET (PMOS) - позволяет протекать ток, когда на栅 приложено отрицательное напряжение.

MOSFET - это фундаментальные строительные блоки большинства интегральных схем, включая микропроцессоры, чипы памяти и устройства управления питанием.

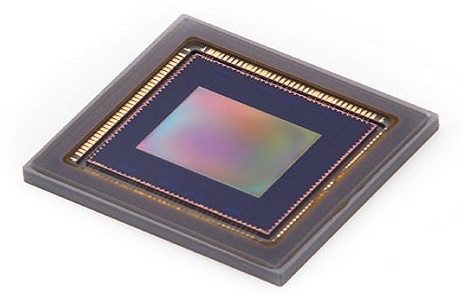

Что такое CMOS?

CMOS расшифровывается как «комплементарный металло-оксид-полупроводниковый». В отличие от одного MOSFET, CMOS - это технология, которая использует пару MOSFET (один NMOS и один PMOS), работающих вместе.

Характеристики технологии CMOS:

• Комплементарный дизайн: Схемы CMOS используют как NMOS, так и PMOS транзисторы в комплементарном расположении.

• Низкое потребление энергии: Одно из основных преимуществ CMOS - это то, что оно потребляет значительную энергию только при переключении состояний, что делает его очень энергоэффективным.

• Применения: Технология CMOS используется в логических воротах, микроконтроллерах, цифровых обработчиках сигналов, RAM, флэш-памяти и даже в изображениисенсорах.

Являются ли MOSFET и CMOS одинаковыми?

Короткий ответ - нет.

• MOSFET - это одно устройство - тип транзистора.

• CMOS - это технология или подход к дизайну, который использует пары MOSFET для построения эффективных схем.

Другими словами, CMOS не мог бы существовать без MOSFET, но MOSFET могут существовать независимо вне технологии CMOS.

Подумайте об этом так:

• MOSFET похож на один кирпич.

• CMOS похож на дом, построенный с использованием многих кирпичей в определенном расположении.

Поэтому, когда кто-то спрашивает: «являются ли MOSFET и CMOS одинаковыми?», точный ответ заключается в том, что MOSFET - это фундаментальные единицы, в то время как CMOS - это система, которая использует их в парах.

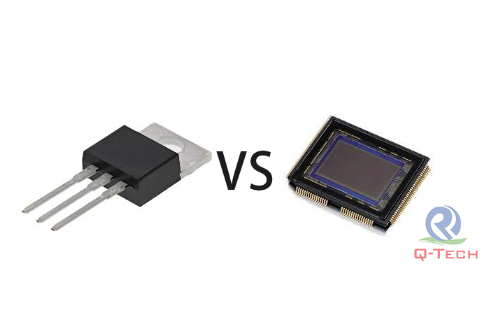

Ключевые различия между MOSFET и CMOS

Почему возникает путаница

Путаница возникает потому, что схемы CMOS полностью строятся из MOSFET. Начинающие часто слышат о «CMOS - транзисторе» или «CMOS - чипе» и ошибочно полагают, что CMOS - это особый тип транзистора. На самом деле, CMOS - это техника дизайна, а не отдельный транзистор.

Еще одной причиной является то, что CMOS стала доминирующей полупроводниковой технологией, используемой в интегральных схемах. Поскольку почти каждый современный цифровой чип изготовляется с использованием CMOS, люди иногда свободно называют MOSFET CMOS, что технически неверно.

Важность понимания различий

Понимание различия между MOSFET и CMOS важно для любого человека, работающего в области электроники или изучающего электротехнику:

1. Четкость в дизайне схем - Инженеры должны указывать, работают ли они с отдельными MOSFET - устройствами или с ИС, основанными на CMOS.

2. Управление энергией - Понимание CMOS помогает объяснить, почему современные чипы потребляют так мало энергии по сравнению с более старыми технологиями.

3. Релевантность для отрасли - При чтении данных листов, каталогов продукции или научных работ, различение между MOSFET - транзистором и процессом CMOS позволяет избежать неправильной интерпретации.

Практическое применение

• Применение MOSFET: Используется в переключаемых регуляторах, усилителях, драйверах моторов, радиочастотных схемах и дискретной мощной электронике. Например, MOSFET может быть использован в блоке питания ноутбука для управления напряжением.

• Применение CMOS: Найдено практически в каждой цифровой интегральной схеме, включая процессор (CPU), графический процессор (GPU), модули памяти и чипы для смартфонов. CMOS обеспечивает низкое потребление энергии, делая мобильные устройства энергоэффективными.

Так, являются ли MOSFET и CMOS одинаковыми?

Абсолютно нет. MOSFET - это базовые транзисторные устройства, в то время как CMOS - это технология, которая располагает транзисторы NMOS и PMOS в комплементарных парах, чтобы создать энергоэффективную цифровую логику.

Понимание этого различия важно в области электроники, будь то вы разрабатываете схемы, изучаете полупроводники или просто интересуетесь, как работают современные чипы. В следующий раз, когда увидите термины MOSFET и CMOS, вы будете знать, что один - это строительный блок, а другой - технология, построенная из этих блоков.
