Как проверить диод с помощью мультиметра-шаг за шагом руководство

Что такое диод?

Диод - это полупроводниковое устройство, которое позволяет течению тока только в одном направлении. В прямом смещении оно проводит электрический ток, а в обратном - блокирует его. Дефектные диоды могут стать короткозамкнутыми (всегда проводящими) или разомкнутыми (совершенно не проводящими).

Почему проверять диод при помощи мультиметра?

Тестирование диода помогает определить, является ли он по-прежнему функциональным. Общие причины включают поиск неисправностей в блоках питания, диагностику выпрямителей, проверку печатных плат и предотвращение дальнейшего ущерба от дефектных компонентов.

Необходимые инструменты

• Цифровой мультиметр с режимом тестирования диода (предпочтительно)

• В качестве альтернативы, мультиметр с режимом измерения сопротивления (ом)

Как проверить диод с помощью мультиметра (Пошагово)

1. Отключить питание от цепи

Всегда отключайте питание перед тестированием. Для наилучшей точности снимите диод с цепи.

2. Установить мультиметр в режим тестирования диода

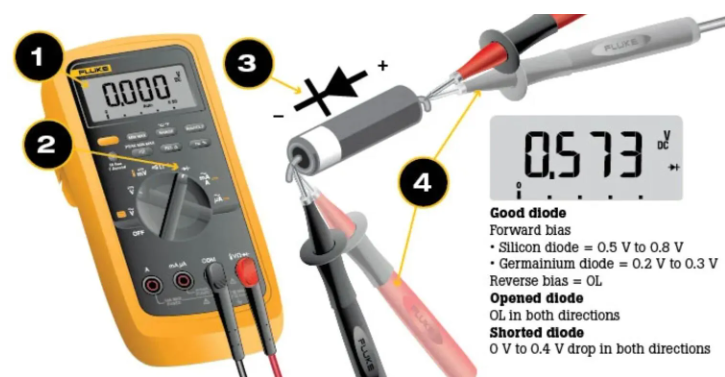

Выберите символ диода на вашем мультиметре. Этот режим применяет небольшое напряжение для измерения падения напряжения в прямом направлении.

3. Тест в прямом смещении

• Красный зонд: анод

• Черный зонд: катод (отмечен полосой)

• Хороший кремний диод: 0,5В - 0,9В

• Хороший шоттки диод: 0,2В - 0,4В

4. Тест в обратном смещении

• Поменяйте зонды местами

• Хороший диод должен показывать OL (отсутствие проводимости)

• Если низкое значение в обоих случаях: короткозамкнутый

• Если нет проводимости в обоих случаях: разомкнутый

5. Необязательно: Режим омметра

В режиме измерения сопротивления: в прямом смещении = низкое сопротивление; в обратном смещении = очень высокое сопротивление.

Общие результаты при проверке диода

Советы для точного тестирования

• Отсоедините по крайней мере один вывод от цепи для точных измерений.

• Дайте остыть перегретым диодам перед тестированием.

• Проверьте совпадение с данными листом производителя.

• Применяйте меры безопасности при работе с высоковольтными цепями.

Совет: Если вы не уверены, всегда сравнивайте показания диода с известным исправным компонентом.

Вопросы и ответы

Какое нормальное прямое напряжение для диода?

Для кремниевых диодов: 0,5В - 0,9В. Для шоттки диодов: 0,2В - 0,4В.

Как узнать, если диод неисправен?

Если он показывает 0В в обоих случаях, то он короткозамкнут. Если он показывает OL в обоих случаях, то он разомкнут.

Можно ли проверить диод, когда он пайнут на плате?

Да, но другие компоненты могут помешать. Для наилучшей точности тестируйте вне цепи.
