По своей сути, функция диода - это позволить течению тока в одном направлении (прямое смещение) и блокировать его в другом (обратное смещение). Это простое поведение позволяет выполнять ключевые задачи в цепях питания, сигналов и защиты.
Что делает диод?

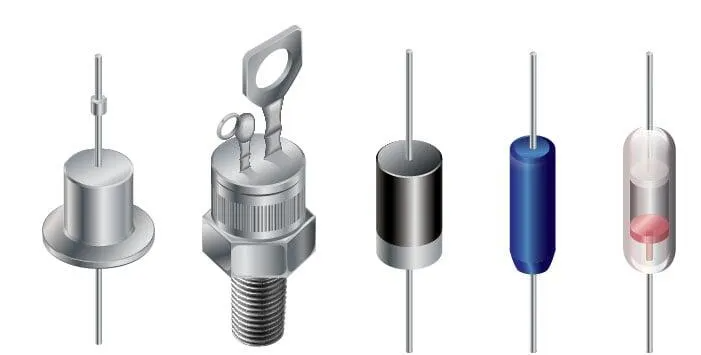

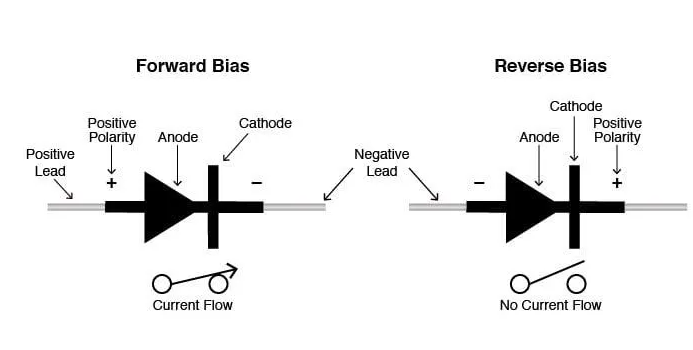

Диоды имеют полярность, определяемую анодом (положительным выводом) и катодом (отрицательным выводом). Большинство диодов позволяет течению тока только при приложении положительного напряжения к аноду.
Когда диод позволяет течению тока, он находится в прямом смещении. Когда диод находится в обратном смещении, он действует как изолятор и не позволяет течению тока.
Странно, но факт: Стрелка в символе диода указывает против направления течения электронов. Причина в том, что символ придумывали инженеры, и в их схемах показывается, что ток течет от положительной (+) стороны источника напряжения к отрицательной (-). Это та же конвенция, которая используется для символов полупроводников, которые включают стрелки - стрелка указывает в разрешенном направлении "обычного" течения и против разрешенного направления течения электронов.
Основные функции диода
1) Выпрямление (AC → DC)
Диоды образуют полуволновые и полнотележные мостовые выпрямители, которые преобразуют AC в DC - сердце зарядных устройств и блоков питания.
2) Регулирование напряжения
Диоды Ценера обеспечивают стабильную ссылку в режиме обратного разряда, что позволяет создать простые регуляторы и ограничители перегрузки напряжения.
3) Защита от обратной полярности
Диоды в последовательном или шунтовом соединении защищают устройства при случайном обратном подключении полярности питания, что часто встречается в автомобилях и адаптерах.
4) Демодуляция и детекция сигнала
Диоды малых сигналов восстанавливают базовый сигнал аудио/данных из радиочастотных несущих сигналов в радиоприемниках и приемниках связи.
5) Быстрое переключение и смешивание
Диоды Шоттки или быстрые диоды обрабатывают высокочастотное переключение в переключаемых модулях питания (SMPS) и радиочастотных смесителях с минимальными потерями.
6) Излучение и обнаружение света
LED излучают свет при прямом смещении; фотодиоды преобразуют свет в ток для обнаружения и сбора энергии.
Общие типы диодов и их назначение
| Тип диода | Функция / Типическое использование | Примечания |
|---|---|---|
| Стандартный PN - диод | Выпрямление, блокирование обратного тока | ~0,6 - 0,7 В падение напряжения в прямом направлении (Si) |
| Диод Шоттки | Выпрямление с высокой эффективностью, быстрый переключатель | ~0,2 - 0,4 В падение, низкие номинальные значения обратного напряжения |
| Диод Ценера | Ссылка/регулирование напряжения, ограничитель скачка напряжения | Работает в области обратного разряда |
| Быстрый/ультрабыстрый диод | SMPS, приводы моторов, высокочастотные выпрямители | Короткое время обратного восстановления |
| LED (светодиод) | Индикаторы, дисплеи, общая подсветка | Связь между выходом света и током/температурой имеет значение |
| Фотодиод | Обнаружение света, оптическая связь, солнечные элементы | Ток пропорционален падающему свету |
| Варикатор (варикап) | Конденсатор с управляемым напряжением (тuning в RF) | Используется в колебателях с управляемой частотой (VCO), запирающих петлях фазы (PLL), радиочастотных фильтрах |
Также смотрите: Как проверить диод с помощью мультиметра · Основы мостового выпрямителя · Регулирование напряжения диодом Ценера
Почему диоды важны
Преобразование питания: Позволяют создать надежные AC/DC - адаптеры и DC/DC - ступени.
Защита и надежность: Защищают от обратной полярности и перегрузки напряжения.
Эффективность: Диоды Шоттки и быстрые устройства уменьшают потери в современных блоках питания.
Целостность сигнала: Ключевы в детекции, смешивании и радиочастотных фронт - концах.
Вопросы и ответы
Является ли диод резистором?
Нет. Диод - это нелинейное полупроводниковое устройство; его характеристика I - V зависит от физики перехода, а не от постоянного сопротивления.
Может ли диод увеличить напряжение?
Сам по себе - нет. Диоды могут быть использованы в умножающих схемах с конденсаторами для повышения напряжения от источников AC.
Что чаще всего поломается в диодах?
Перегрузка тока и перегрев могут привести к короткому замыканию перехода; избыточное обратное напряжение может привести к пробою и утечке или к отрыву.
